Cilindro di vetro con tre tubi - 3B

Descrizione del Cilindro di vetro con tre tubi:

Il cilindro di vetro con tre tubi serve per la dimostrazionedel livello dell’acqua nei vasi comunicanti, maviene utilizzato anche come vaso di troppopieno perla determinazione di volume e densità dei solidi

1. Norme di sicurezza:

• Manipolare gli oggetti di vetro con cautela. Pericolodi rottura e quindi di lesioni!

• Non sottoporre l’apparecchiatura a sollecitazionimeccaniche.
• Prestare attenzione nel sostituire i tubi di vetro.
• Nel caso si utilizzi di acqua colorata fare attenzionead es. che i vestiti non vengano schizzati.

2. Descrizione, dati tecnici:

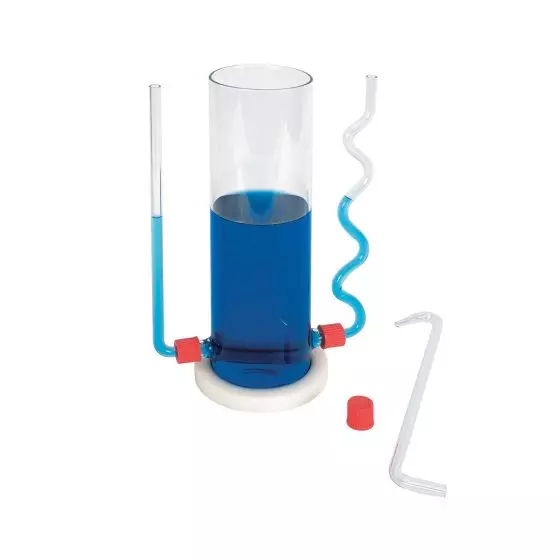

Il recipiente è costituito da un cilindro di vetro inseritoin una piastra di base in plastica. In basso si trovanodue luci di efflusso con un raccordo a vite GL per l’inserimentodi due tubi di vetro di forma diversa oppuredel raccordo di chiusura a vite e del tubo ditroppopieno.

Altezza: ca. 300 mm
Diametro: 90 mm
Diametro dei tubi: 10 mm
Attacco a vite: GL-17

2.1 Dotazione di serie:

1 cilindro di vetro con piastra di base in plastica2 tubi di vetro di forma diversa1 tubo di troppopieno con apertura di gocciolamento1 raccordo di chiusura a vite

3. Comandi:

• Per l’esperimento è opportuno utilizzare acqua colorata.

• Per l’esperimento sul livello dei liquidi in vasi comunicantiallentare entrambi i raccordi a vite nelcilindro di vetro.• Inserire i due tubi di vetro di forma diversa e avvitarli.

• Riempire con acqua il cilindro di vetro per ca. 2/3.

• Verificare il livello dell’acqua nei tre recipienti.• Procedere alla dimostrazione inclinando l’apparecchiaturada entrambi i lati e verificando di volta involta il livello dell’acqua.

• Per l’esperimento relativo alla determinazione delvolume dei solidi applicare e serrare il raccordo dichiusura a vite e il tubo di troppopieno con aperturadi gocciolamento.

• Posizionare il cilindro graduato sotto l’apertura digocciolamento.• Riempire il cilindro di vetro con l’acqua finché
